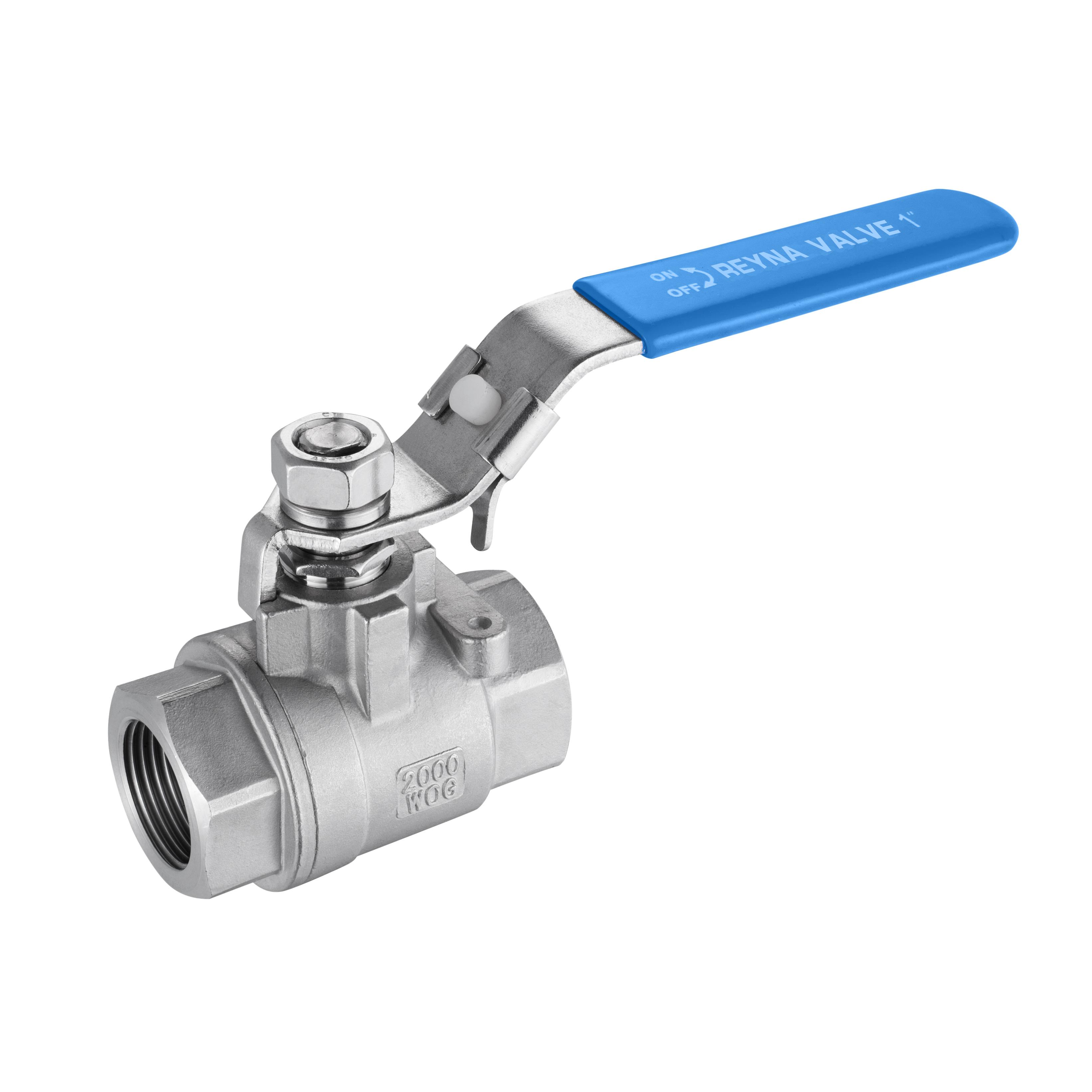

不锈钢二片式内螺纹球阀 结构、特性与土木工程应用全解析

在工业管道与流体控制领域，球阀因其卓越的截断性能、快速启闭和低流阻特性，成为应用最广泛的阀门类型之一。其中，不锈钢二片式内螺纹球阀作为经典结构，在土木工程、水处理、暖通空调及一般工业管道中扮演着关键角色。本文将结合土木在线网友关注的技术要点，系统介绍该阀门的结构原理、性能特点、选型安装及维护知识，为工程技术人员提供实用参考。

一、什么是二片式内螺纹球阀？

二片式内螺纹球阀，是由左、右两片阀体通过螺纹连接而成（故称“二片式”），阀体内部装有球体、阀座、阀杆等核心组件，两端采用内螺纹（通常为G螺纹或NPT螺纹）与管道连接。其核心功能是通过旋转球体90°来实现管道的全开或全关。

相比一片式（整体式）球阀，二片式结构更易于拆卸和维护，更换阀座、球体或密封圈时无需整体报废；相比三片式，其结构更紧凑，成本更低，适合中小口径管道（通常DN6-DN50）。结合不锈钢材质（常见304、316、316L），该阀门具备优异的耐腐蚀和耐压性能。

二、核心结构拆解

1. 阀体：由左右两片不锈钢阀体组成，螺纹连接并用O型圈或垫片密封，构成承压外壳。
2. 球体：精密加工的实心不锈钢球，表面镀硬铬或抛光处理，中心有通孔，旋转90°实现通断。
3. 阀座：通常为PTFE（聚四氟乙烯）或增强PTFE，包围球体形成弹性密封，确保零泄漏。
4. 阀杆：连接球体与手柄，采用防吹出设计，并通过O型圈和填料实现动密封。
5. 手柄：手动操作，旋转90°即可完成开关，部分可加装锁片定位。

三、关键性能优势

• 流体阻力小：全通径设计时，球体通道与管道内径一致，压力损失近乎为零。
• 密封可靠：PTFE阀座弹性好，双面密封，达到气泡级零泄漏（符合GB/T 13927标准）。
• 快速启闭：仅需旋转90°，操作扭矩小，可配电动或气动执行器实现自动化。
• 耐腐蚀性强：不锈钢阀体+PTPE密封，适用于水、蒸汽、油品、硝酸、醋酸等介质。
• 维护便捷：二片式结构允许在线拆卸，更换密封件或球体，降低停机成本。
• 成本效益高：相比三片式或全焊接球阀，更适合中小口径预算项目。

四、选型要点

1. 阀体材质：根据介质腐蚀性选择304（一般用水、中性液体）或316/316L（化工、海水、医药）。
2. 连接螺纹：国内常用G（非密封管螺纹）或NPT（美标锥螺纹），需与管道匹配。
3. 压力等级：常规PN16、PN25、PN40，最高可达PN63，根据系统压力选择。
4. 温度范围：PTFE密封适用-20℃~180℃，超出范围可选金属密封或PPL密封。
5. 介质适应性：含颗粒或高粘度介质应选硬密封或全通径；氧气工况需禁油处理。
6. 操作方式：手动为主，亦可选手柄加长、蜗轮、气动、电动等。

五、常见故障与维护

| 故障现象 | 可能原因 | 解决方法 |
|---------|---------|---------|
| 阀杆处泄漏 | O型圈老化、阀杆磨损 | 拆开更换O型圈或阀杆 |
| 球阀关不严 | 阀座损坏、介质颗粒划伤 | 更换阀座，清洗球体与流道 |
| 螺纹连接处泄漏 | 生料带缠反、螺纹损伤 | 重新缠绕生料带或更换管件 |
| 手柄转动困难 | 介质凝固、轴承损坏 | 清理介质，加注润滑脂或更换 |

维护过程中，务必先泄压并排放介质，严禁带压拆卸。对于不锈钢阀门，应避免使用含氯清洗剂以防点蚀。

六、正确安装指南

1. 安装前吹扫管道，防止焊渣、颗粒物损伤密封面。
2. 确认阀门开、关状态与管道流向（球阀通常双向密封，无方向限制，但建议按流向标志）。
3. 螺纹连接时，仅在外螺纹处缠绕生料带（聚四氟乙烯带），避免带屑进入阀腔。
4. 拧紧力矩适中，过大易导致阀体变形或螺纹裂纹。
5. 手握扳手施力于阀体六角部位，切勿在手柄上强行加力。
6. 留出管线安装维护空间（尤其二片式需预留分体空间）。
7. 高温或频繁操作场合，应定期检查压盖螺母松紧度。

七、应用场景概览

不锈钢二片式内螺纹球阀广泛用于：

• 建筑给排水：生活水箱、水泵出口、支管截断。
• 暖通空调：冷冻水、热水系统末端平衡。
• 土木工程：施工抑尘喷淋、注浆系统、基坑排水管路。
• 水处理：反渗透设备、加药管路、超滤系统。
• 机械配套：空气压缩机、液压站、蒸汽管道。

例如，土木在线网友提到的“工地喷淋系统”中，此阀因耐脏水、开关迅速常用作出水口控制阀。

八、用户高频问答

问：二片式和一片式球阀哪种好？
> 需要后期维护快接管路选二片式（可拆），不维修的低成本微型管路用一片式；三片式则可轻松卸下整个球阀清洗，多用于食品卫生或高洁净制药线。

问：手柄开关时会不会挂手？
> 可以选购布袋手柄或带手柄配合块的扳手类型；较重力量需要可搭配DN32以上的手柄，通常蝶型手柄使用友好。

问：如何防止用水系统中的拆弯和固危？
> 必须留安装容差（垫片夹区），必要时使用活接的球螺纹连接，保护应变点禁用转动阀门安固。

问：普通水阀需处理能否选二片式活球的吗性能的？各工质传输无需回路方向匹配了吗？跟其他品牌的开关锁阀有何转化利润平衡关系方面需?附加成本和隐患不超相关实用知识共享中的，是允许考虑规范正常须要用定位及保养阶段常规简单！

最后提醒一下工程上的用户：请优先查看土木在线在线球阀/阀门系统《球阀专用分析百用难点和区域选控规程》参考同质作业中的使用理解。本文结合需实际应用确保信息不存在误导。如有异构参数的规范性按并标可检索本账号的相关规范提示给予妥善应答！...
